Neiger
Tragkraft 25kg
Bedienungsanleitung Spezifikationen Ersatzteile
RHP85 RHP85 RHP85

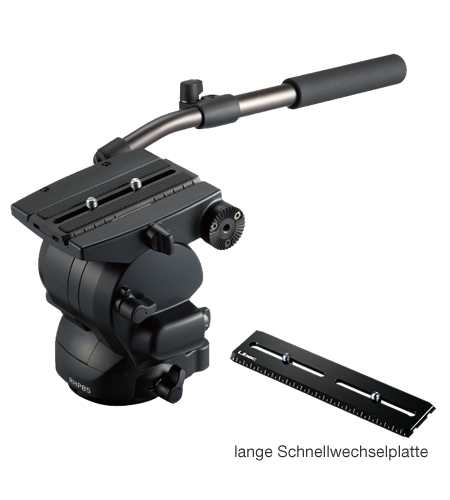

  Sliding Plate L
Spezifikationens
Gewichtsausgleich (Kg) 9 bis 20 kg (C.G.125mm)
Tragkraft 25kg
Gewichtsausgleich (Typ) stufenlos
Widerstand 7-stufig
Neigungswinkel +90° / -70°
Temperaturbereich -40°C bis +60°C
Wasserwaage beleuchtet
Schnellwechselplatte 2 Schnellwechselplatte (standard + lang)
Einstellbereich der Platte +/-55mm (standard)
+/-85mm (lang)
Befestigung zwei 3/8 Zoll Schrauben
Ersatzteile 3/8 Zoll Schraube
Gewicht 4,1 Kg
RHP85 Gewichtsaugleichs-Diagramm
*Wenn die Feder auf Maximum gestellt ist, beträgt der Neigungswinkel +/-40°
Bezeichnung
  1. 1. Neiger
  2. 2. Feststellhebel Schnellwechselplatte
  3. 3. Feststellhebel Neigen
  4. 4. Widerstandskontrolle Neigen
  5. 5. Widerstandskontrolle Schwenken
  6. 6. Feststellhebel Schwenken
  7. 7. Nievelierball
  8. 8. Klemme
  9. 9. Beleuchtung für Wasserwaage
  10. 10. Wasserwaage
  11. 11. Widerstandskontrolle Gewichtsausgleich
  12. 12. Entriegelungsknopf
  13. 13. Schwenkarm
  14. 14. Teleskoparm Feststellhebel
  15. 15. Schwenkarm Feststellhebel
  16. 16. Kameraschraube
  17. 17. Schnellwechselplatte(Standard)
  18. 18. Schnellwechselplatte (Lang)
